液氮冷卻的-196℃至+200℃全環境模擬試驗系統，是一種能夠模擬從極低溫到高溫環境的設備，廣泛應用于航天、汽車、電子、材料等領域。該系統通過控制溫度范圍在-196℃至+200℃之間，為產品的可靠性測試、材料性能評估等提供了有效的實驗條件。通過液氮冷卻技術，可以實現-196℃的極低溫環境，而高溫則可以通過電加熱或其他加熱裝置進行模擬。系統的關鍵在于如何高效、安全地實現這兩種極端溫度的精確控制，以及如何在此過程中保障實驗數據的準確性。
溫度范圍與控制原理
液氮冷卻系統的核心功能是通過液氮的蒸發過程達到極低溫的環境。液氮的沸點為-196℃，在這個溫度下，液氮蒸發吸熱，迅速將設備冷卻至極低的溫度。通常，液氮的使用需要配備合理的容器和管道系統，以保證其穩定供應。液氮儲存罐一般采用雙層結構，外層是絕熱層，內層儲存液氮，能夠有效降低液氮的蒸發速率。
對于高溫部分，溫度可通過電加熱器、熱風循環、紅外加熱等方式實現。電加熱器常見的功率范圍為1KW至10KW，具體功率根據試驗要求的體積和溫度需求來選擇。加熱器的工作原理是通過電流產生熱量，然后通過風道或直接傳導到試驗樣品中，使其達到預設的溫度。
整個系統中的溫控部分，通常會使用高精度溫控儀器進行實時監測和調節。常用的溫控儀器包括PID控制器、熱電偶溫度傳感器、RTD(鉑電阻溫度傳感器)等。PID控制器通過對測得的溫度與設定溫度進行比較，調節加熱和冷卻裝置的工作狀態，從而保持試驗環境的穩定。
系統結構與關鍵設備
液氮冷卻和高溫加熱系統的主要組成部分包括冷卻裝置、加熱裝置、溫控裝置、試驗室和安全保障裝置。
1.

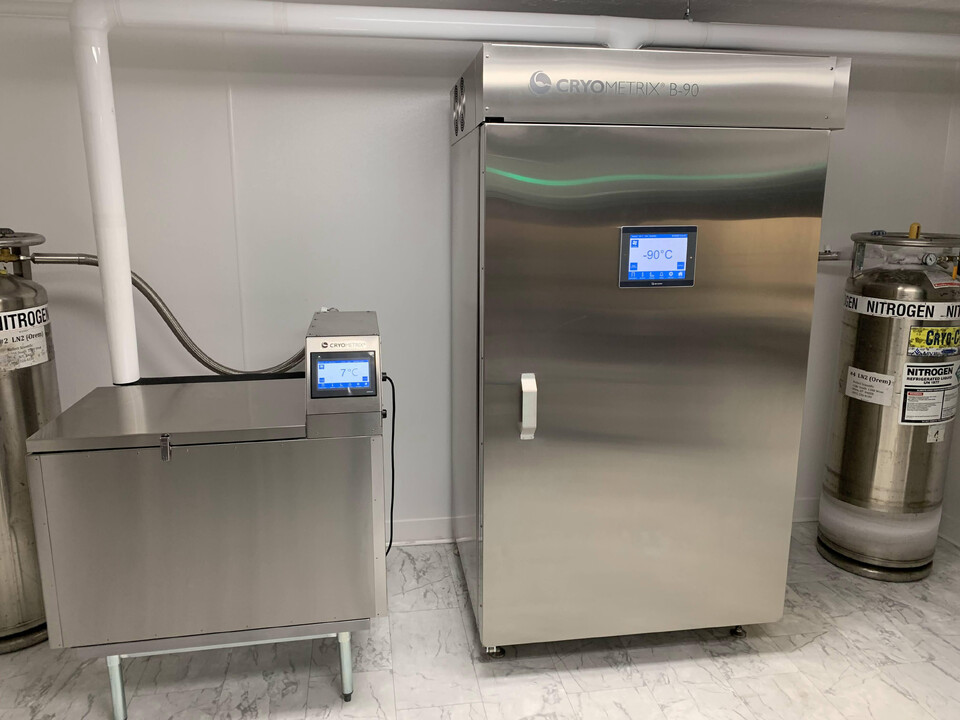

冷卻裝置：主要通過液氮進行冷卻，液氮儲存罐的容量一般為50L至500L，具體選擇依照實驗時間的長短和需求的冷卻速度。液氮通過管道輸送至冷卻系統，在冷卻室內通過冷卻板或冷卻環管散熱，將室內溫度迅速降低到所需溫度。
2.
加熱裝置：對于高溫環境的模擬，采用電加熱器是常見的解決方案。加熱器根據實驗室體積和所需溫度決定功率。常見的功率范圍為3KW至15KW。加熱過程通常通過風道將熱量分散到試驗區域，確保熱量均勻傳遞。
3.
溫控系統：為了實現溫度的精確控制，系統內安裝高精度的溫度傳感器，例如類型為K或J的熱電偶，它們具有較廣的工作溫度范圍和快速響應速度。溫控系統可以實時調節液氮供給量和電加熱器的功率，以確保溫度的穩定性。
4.
安全保障系統：為了確保在極端溫度下的安全性，系統通常配備過溫保護、低溫保護和緊急停機裝置。過溫保護可以在高溫超過設定值時自動切斷加熱裝置的電源;低溫保護裝置則能夠在低溫環境達到極限時停止液氮的供應，從而防止設備損壞。
環境模擬與性能測試
在實際應用中，基于液氮冷卻的全環境模擬試驗系統能夠?yàn)椴牧虾驮O(shè)備提供多種環境模擬測試。以航天器的材料測試為例，該測試需要驗證材料在極低溫環境下的性能，例如金屬材料的脆性、復合材料的抗裂性等。在-196℃下，試驗樣品的物理性質可能發生變化，例如，金屬材料的延展性下降，塑料材料的斷裂強度降低等。
對于高溫模擬試驗，測試通常涉及電子產品的高溫可靠性測試，檢驗其在高溫環境下的工作能力和穩定性。例如，在200℃下進行的測試，主要是為了確保電路板和芯片在高溫環境下不出現故障，或者評估其散熱設計的效果。通過在溫度范圍內進行不斷的循環實驗，研究者可以收集到有價值的實驗數據，為后續的技術改進提供支持。
系統通常能夠在設定溫度范圍內(例如，-196℃至+200℃)實現快速、穩定的溫度變換。試驗過程中，溫度變化速率的控制也是關鍵因素之一。通常，溫度變化速率控制在5℃/min至20℃/min之間，確保實驗材料在溫度變動過程中不會因?yàn)檫^快的溫度變化而出現不必要的應力或破損。
控制精度與數據采集
為了保證環境模擬系統的精度，數據采集系統至關重要。系統中裝有多個溫度傳感器，通常在實驗室不同位置布置熱電偶，以獲取全局的溫度分布情況。同時，數據采集系統能夠?qū)崟r(shí)記錄實驗過程中的溫度變化，并與設定溫度進行對比。通過溫度數據的自動記錄和分析，實驗人員能夠?qū)崟r(shí)掌握試驗狀態并做出必要的調整。
在控制精度方面，液氮冷卻系統的溫度精度通常能夠達到±1℃，而加熱系統的精度可控制在±2℃以內。通過調節液氮供應量和加熱器的輸出功率，系統可以在所需的溫度范圍內維持穩定狀態，確保實驗的可重復性和數據的可靠性。
